BZCG超高压电磁阀
高压电磁阀广泛应用于食品机械、吹瓶机、机械制造、消防安全，液压设备、舞台器械、压缩机、工业锅炉、矿山、电厂、冶金、高压泵站、军工装备、石油化工等设备配套及相关行业自动控制的首选产品。
公称通径：DN1-50mm
压力范围：0-32.0MPa
介质温度：-20-180℃
阀体材料：不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
常开
|
通电关闭、断电打开（型号后加“-K”表示）
|
|
参数↓型号→
|
BZCG、BZCGK
|
|
介质温度
|
≤180℃
|
|
使用介质
|
水、空气、煤气天然气、瓦斯、热水、蒸汽等中温液体或气体
|
|
通径（mm）
|
1~6
|
8~10
|
12~15
|
20
|
25
|
32
|
40
|
50
|
|
连接尺寸(G)
|
1/8~1/4
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
压力（MPa）
|
6.4、10、16、20、32
|
|
功率
|
AC：40W、DC：45W
|
|
电压偏差
|
允许波动±10%
|
|
材料
|
阀体
|
不锈钢
|
|
密封
|
超强聚四氟乙烯PTFE·金属硬密封
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹·法兰
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
|
特殊选配
|
BZCG防爆电磁阀
|
BZCG-F
|
|
防爆等级:ExmI/IIT4(浇封型)、dIIBT4
|
法兰连接
|
|
安装提示
|
线圈竖直向上
|
|
备注
|
常开阀完全打开或关闭，至少需要0.1Mpa的压差
|
| |
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·先导活塞式
·空军、海军配套产品
·活塞结构，经久耐磨
·动作响应迅速，高频率
·德国工艺，出品系列，品质可靠

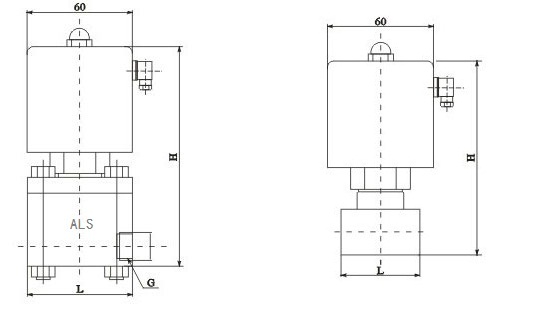

三、安装尺寸
|
通径
DN
|
内螺纹接
|
外形尺寸
|
|
G
|
L
|
H
|
|
1~6
|
1/8~1/4
|
63
|
165
|
|
8~10
|
3/8
|
60
|
145
|
|
12~15
|
1/2
|
60
|
145
|
|
20
|
3/4
|
100
|
190
|
|
25
|
1
|
130
|
210
|
|
32
|
1-1/4
|
160
|
240
|
|
40
|
1-1/2
|
200
|
270
|
|
50
|
2
|
240
|
300
|
备注：常开阀高度=H+30mm；法兰尺寸按JG/T79~94标准。
说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
