ZCB高压活塞式电磁阀
高压电磁阀广泛应用于高压机、吹瓶机、消防安全、舞台器械、食品机械、清洗设备、军工装备、石油化工、机械制造等设备配套及相关行业自动控制的首选产品。
公称通径：DN4-25mm
压力范围：0-5.0MPa
介质温度：-20-90℃
阀体材料：锻压黄铜
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
常开
|
通电关闭、断电打开（型号后加“-K”表示）
|
|
参数↓型号→
|
|
|
|
ZCB、ZCB-K
|
|
介质温度
|
≤90℃
|
|
使用介质
|
水、柴油、二氧化碳、空气、氮气等常温液体或气体
|
|
通径（mm）
|
4~8
|
10
|
15
|
20
|
25
|
|
连接尺寸（G）
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
|
压力（Mpa）
|
0.1~5.0
|
0.1~4.0
|
|
功率
|
AC：15W、DC：18W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
锻压黄铜
|
|
密封
|
晴像胶NBR·2型：氟像胶FKM
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC:24V 其余根据要求
|
|
特殊选配
|
BZCB防爆电磁阀
|
|
防爆等级：ExmI/IIT4(浇封型）、dIIBT4
|
|
安装提示
|
优先采用线圈竖直向上，亦可根据需要安装
|
|
备注
|
阀门完全打开或关闭，至少需要0.3Mpa压差
|
| |
|
|
|
|
|
|
|
产品特点
·先导膜片式，最高压力5.0Mpa
·空军、海军配套产品
·活塞结构，经久耐磨
·设计紧凑，精巧美观
·温升低，无噪音，零泄漏
·动作响应迅速，高频率
·德国工艺，出口系列，品质可靠

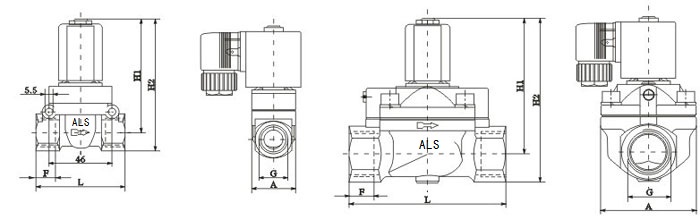

安装尺寸
|
通径
DN
|
内螺纹接
|
外形尺寸
|
|
G
|
L
|
H
|
A
|
|
4~8
|
1/4
|
70
|
96
|
34
|
|
10
|
3/8
|
|
15
|
1/2
|
73
|
98
|
34
|
|
20
|
3/4
|
91
|
117
|
57
|
|
25
|
1
|
105
|
123
|
71
|
备注：常开阀高度=H+20mm，其它尺寸相同。
说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
