ZCM大通径燃气电磁阀
应用于钢铁企业、热电厂、焦化厂、燃气管网、生物制药、石油化工等行业。
公称通径：DN15-350mm
压力范围：0-1.0MPa
介质温度：-20- 60℃
阀体材料：黄铜、铸铁、不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
常开
|
通电关闭、断电打开（型号后加“-K”表示）
|
|
参数↓型号→
|
ZCM
|
|
介质温度
|
≤60℃·
|
|
介质
|
煤气天然气、瓦斯、水、空气等常温液体和气体
|
|
通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
连接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
|
压力（MPa）
|
0~1.0
|
0~0.2
|
|
功率
|
AC：40W、DC：50W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
黄铜·铸铁·不锈钢
|
|
密封
|
丁晴橡胶NBR·氟橡胶FKM
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹、法兰
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
|
特殊选配
|
BZCM防爆电磁阀
|
|
防爆等级：ExmI/IIT4(浇封型)、dIIBT4
|
|
安装提示
|
线圈竖直向上
|
二、产品特点
·分布直动膜片式
·空军、海军配套产品
·零压启动，零泄漏
·可持续长时间通电
·阀门流量系数比普通阀提高10%

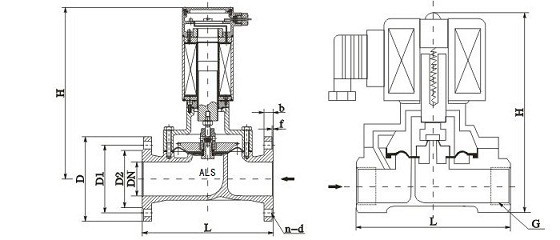

三、安装尺寸（mm）
|
通径DN
|
内螺纹连接
|
法兰连接
|
|
内螺纹
|
外形尺寸
|
外形尺寸
|
法兰尺寸
|
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
15
|
1/2
|
69
|
117
|
115
|
145
|
95
|
65
|
46
|
4-φ14
|
14
|
3
|
|
20
|
3/4
|
72
|
124
|
115
|
155
|
105
|
75
|
56
|
4-φ14
|
16
|
3
|
|
25
|
1
|
100
|
135
|
135
|
166
|
110
|
85
|
65
|
4-φ14
|
16
|
3
|
|
32
|
1-1/4
|
110
|
170
|
148
|
205
|
135
|
100
|
76
|
4-φ18
|
18
|
3
|
|
40
|
1-1/2
|
121
|
172
|
160
|
218
|
145
|
110
|
84
|
4-φ18
|
18
|
3
|
|
50
|
2
|
155
|
209
|
202
|
228
|
156
|
125
|
99
|
4-φ18
|
20
|
3
|
|
65
|
|
|
|
290
|
390
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
|
80
|
|
|
|
310
|
401
|
200
|
160
|
132
|
8-φ18
|
22
|
3
|
|
100
|
|
|
|
350
|
408
|
220
|
180
|
156
|
8-φ18
|
24
|
3
|
|
125
|
|
|
|
400
|
424
|
250
|
210
|
184
|
8-φ18
|
26
|
3
|
|
150
|
|
|
|
480
|
515
|
285
|
240
|
211
|
8-φ18
|
26
|
3
|
|
200
|
|
|
|
600
|
540
|
340
|
295
|
266
|
8-φ18
|
26
|
3
|
|
250
|
|
|
|
730
|
573
|
395
|
350
|
319
|
12-φ22
|
28
|
3
|
|
300
|
|
|
|
850
|
608
|
445
|
400
|
370
|
12-φ22
|
28
|
4
|
|
350
|
|
|
|
980
|
700
|
505
|
460
|
429
|
16-φ22
|
30
|
4
|
说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
|
