ZBSF法兰不锈钢活塞式电磁阀
应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
公称通径：DN15-50mm
压力范围：0-1.6MPa
介质温度：-20-220℃
阀体材料：不锈钢
功能选项：防爆、常闭、常开、信号反馈
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
常开
|
通电关闭、断电打开（型号后加“K”表示）
|
|
参数↓型号→
|
ZBSF-1·ZBSF-2
|
|
介质温度
|
1型：≤60℃·2型：≤220℃
|
|
使用介质
|
1型
|
水、柴油、汽油、煤油、空气、真空、煤气等常温液体或气体
|
|
2型
|
蒸汽、热水、热油、热空气等高温液体或气体
|
|
通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
|
连接尺寸（G）
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
压力（MPa）
|
0~1.6
|
|
功率
|
AC：40W、DC：45W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
不锈钢
|
|
密封
|
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
法兰
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
|
特殊选配
|
BZBSF防爆电磁阀
|
ZBSF-X信号反馈
|
ZBSF-S手动功能
|
|
防爆等级： ExmI/IIT4(浇封型)、dIIBT4
|
反馈电磁阀启闭状态及介质流动情况的开关信号
|
手动开启、关闭节省旁通
|
|
安装提示
|
线圈竖直向上
|
|
备注
|
DN32~50完全打开或关闭，至少需要0.05MPa压差
|
| |
|
|
|
|
|
|
|
|
|
|
二、产品特点
·分布直动膜片式
·空军、海军配套产品
·活塞结构、经久耐磨
·动作响应迅速，高频率
·工作压力范围广：-0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa
·德国工艺，出口系列，品质可靠

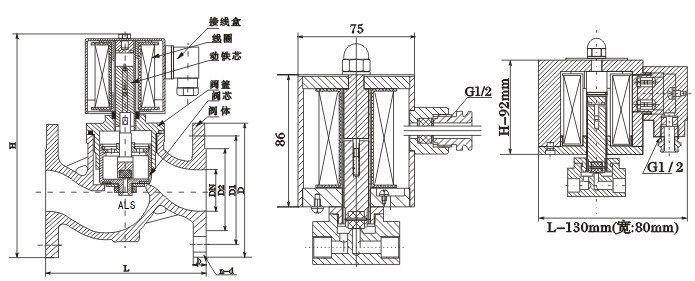

三、安装尺寸（mm）
|
通径DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
15
|
115
|
200
|
95
|
65
|
4-φ14
|
|
20
|
115
|
210
|
105
|
75
|
4-φ14
|
|
25
|
126
|
210
|
115
|
85
|
4-φ14
|
|
32
|
150
|
225
|
140
|
100
|
4-φ18
|
|
40
|
160
|
250
|
150
|
110
|
4-φ18
|
|
50
|
190
|
270
|
158
|
125
|
4-φ18
|
备注：常开阀高度=H+30mm，其它尺寸相同。
