ZQDF内螺纹不锈钢活塞式电磁阀
应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
公称通径:DN15-50mm
压力范围:0-1.6MPa
介质温度:-20-220℃
阀体材料:不锈钢
功能选项:防爆、常闭、常开、信号反馈
一、技术参数
操作方式
|
常闭
|
通电打开、断电关闭
|
常开
|
通电关闭、断电打开(型号后加“K”表示)
|
参数↓型号→
|
ZQDF-1·ZQDF-2
|
介质温度
|
1型:≤60℃·2型:≤220℃
|
使用介质
|
1型
|
水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体
|
2型
|
蒸汽、热水、热油、热空气等高温液体或气体
|
通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
连接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
压力(MPa)
|
0~1.6
|
功率
|
AC:40W、DC:45W
|
电压偏差
|
允许波动±10%
|
材 料
|
阀体
|
不锈钢
|
密封
|
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
|
环境温度
|
-20~60℃
|
连接方式
|
内螺纹
|
电气连接
|
接线盒电缆插座,防护等级IP65
|
使用电压
|
AC220V 50Hz/60Hz、DC24V 其余根据要求
|
特殊选配
|
BZQDF防爆电磁阀
|
ZQDF-X信号反馈
|
ZQDF-S手动功能
|
防爆等级:ExmI/IIT4(浇封型)、dIIBT4
|
反馈电磁阀启闭状态及介质流动情况的开关信号
|
手动开启、关闭节省旁通
|
安装提示
|
线圈竖直向上
|
备注
|
DN32~50完全打开或关闭,至少需要0.05MPa压差
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·分布直动活塞式
·空军、海军配套产品
·活塞结构、经久耐磨
·动作响应迅速,高频率
·工作压力范围广:-0.1MPa、1.6MPa、2.5MPa、4.0MPa
·德国工艺,出口系列,品质可靠

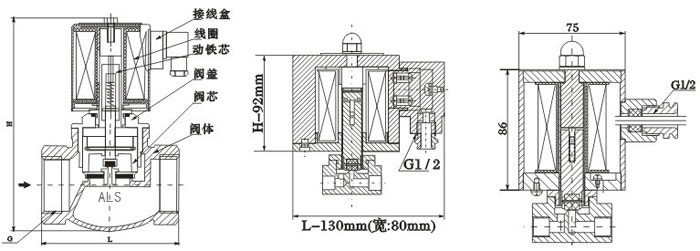

三、安装尺寸(mm)
通径
DN
|
内螺纹接
|
外形尺寸
|
G
|
L
|
H
|
15
|
1/2
|
60
|
106
|
20
|
3/4
|
93
|
180
|
25
|
1
|
108
|
190
|
32
|
1-1/4
|
121
|
194
|
40
|
1-1/2
|
140
|
205
|
50
|
2
|
160
|
225
|
备注:常开阀高度=H+30mm,其它尺寸相同。
明:介质含有杂质,阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。 |
