ZCS大通径膜片式电磁阀
应用于楼宇自控、消防管道、暖通空调、水厂、电厂、水利工程、环保水处理、太阳能设备、除尘吹灰、石油化工等行业。
公称通径：DN15-350mm
压力范围：0-1.0MPa
介质温度：-20- 60℃
阀体材料：铸铁、黄铜、不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
常开
|
通电关闭、断电打开（型号后加“-K”表示）
|
|
参数↓型号→
|
ZCS
|
|
介质温度
|
≤60℃·
|
|
介质
|
水、柴油、空气、等常温液体和气体
|
|
通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
连接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
|
压力（Mpa）
|
0.03~1.0
|
0.1~0.8
|
0.15~0.8
|
|
功率
|
AC：15W、DC：20W
|
AC:20W、DC:30W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
黄铜、铸铁、不锈钢
|
|
密封
|
丁晴橡胶NBR
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹、法兰
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
|
特殊选配
|
BZCS防爆电磁阀
|
ZCS-X手动功能
|
|
用于易燃易爆场合，防爆等级:ExmI/IIT4(浇封型)、dIIBT4
|
法兰连接
|
|
安装提示
|
优先采用线圈竖直向上，亦可根据需要安装
|
|
备注
|
DN200~300完全打开或关闭，至少需要0.1Mpa的压差
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·先导膜片式
·膜片结构，密封性好
·介质洁净要求较低
·通用性强，价格实惠
·二十多年实际应用，品质可靠

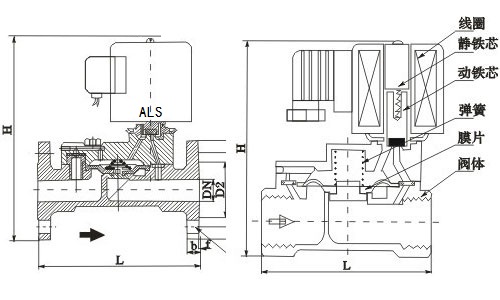

三、安装尺寸（mm）
|
通径DN
|
内螺纹连接
|
法兰连接
|
|
内螺纹
|
外形尺寸
|
外形尺寸
|
法兰尺寸
|
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
|
15
|
1/2
|
80
|
105
|
|
|
|
|
|
|
|
|
|
|
20
|
3/4
|
87
|
112
|
|
|
|
|
|
|
|
|
|
|
25
|
1
|
108
|
124
|
|
|
|
|
|
|
|
|
|
|
32
|
1-1/4
|
130
|
141
|
|
|
|
|
|
|
|
|
|
|
40
|
1-1/2
|
145
|
149
|
165
|
196
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
|
|
50
|
2
|
177
|
164
|
195
|
200
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
|
|
65
|
|
|
|
256
|
280
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
|
|
80
|
|
|
|
277
|
287
|
200
|
160
|
132
|
8φ18
|
22
|
3
|
|
|
100
|
|
|
|
350
|
330
|
220
|
180
|
156
|
8φ18
|
24
|
3
|
|
|
125
|
|
|
|
400
|
315
|
250
|
210
|
184
|
8φ18
|
26
|
3
|
|
|
150
|
|
|
|
480
|
350
|
285
|
240
|
211
|
8φ22
|
26
|
3
|
|
|
200
|
|
|
|
600
|
390
|
340
|
295
|
266
|
8φ22
|
26
|
3
|
|
|
250
|
|
|
|
730
|
430
|
395
|
350
|
319
|
12φ22
|
28
|
3
|
|
|
300
|
|
|
|
850
|
480
|
445
|
400
|
370
|
12φ22
|
28
|
4
|
|
|
350
|
|
|
|
980
|
605
|
505
|
460
|
429
|
16φ23
|
30
|
4
|
|
备注：常开阀高度=H+20mm，其它尺寸相同。
说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
