ZCD微型黄铜电磁阀
应用于发电机组、柴油机、锅炉燃烧器、焊接切割、测硫仪、分析仪器、医疗器械、空压机、机械制造等行业。
公称通径：DN1-15mm
压力范围：0-4.0MPa
介质温度：-20-150℃
阀体材料：锻压黄铜
功能选项：防爆、常闭
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
参数↓型号→
|
ZCD-1·ZCD-2
|
|
介质温度
|
1型:≤90℃·2型:≤150℃
|
|
介质
|
1型
|
水、柴油、氮气、空气、煤气天然气等常温液体气体
|
|
2型
|
热水、热油、热空气等中温液体或汽体
|
|
通径（mm）
|
1
|
2
|
3
|
4
|
5
|
10
|
15
|
|
连接尺寸(G)
|
1/8-1/4
|
1/4
|
1/4
|
3/8
|
1/2
|
3/4
|
|
压力（MPa）
|
0~4.0
|
0~1.6
|
0~0.8
|
0~0.6
|
0~0.1
|
|
功率
|
AC:15W DC:18W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
锻压黄铜
|
|
密封
|
1型:丁晴橡胶NBR·2型:氟橡胶FKM
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹
|
|
电气连接
|
接线盒电缆插座、防护等级IP68
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
|
特殊选配
|
BZCD防爆电磁阀
|
|
防爆等级:ExmI/IIT4(浇封型)、dIIBT4
|
|
安装提示
|
可任意安装、优先采用线圈竖起向上
|
| |
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·直动活塞式
·零压启动、零泄漏
·设计紧凑、精巧美观
·温升低，无燥音
·动作响应迅速、高频率
·德国工艺，出口系列，品质可靠

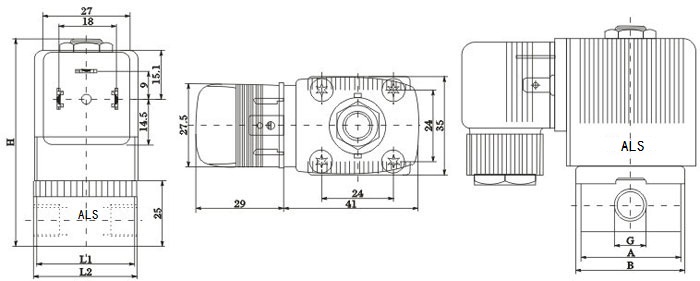

三、安装尺寸
|
通径
DN
|
内螺纹接
|
外形尺寸
|
|
G
|
L
|
H
|
A
|
|
1
|
1/8~1/4
|
25
|
54
|
20
|
|
32
|
68
|
32
|
|
2
|
|
56
|
|
|
32
|
67
|
32
|
|
3
|
1/4
|
46
|
|
4
|
|
5
|
|
10
|
1/4
|
50
|
85
|
27
|
|
3/8
|
|
1/2
|
|
15
|
3/4
|
61
|
105
|
35
|
说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
