ZCC零压启动黄铜电磁阀
应用于发动机、柴油机、焊接切割、锅炉燃烧器、酒店设备、清洗设备、电子秤、军工装备、机械制造等行业。
公称通径：DN3-25mm
压力范围：0-1.0MPa
介质温度：-20-150℃
阀体材料：锻压黄铜
功能选项：防爆、常闭
一、技术参数
|
操作方法
|
常闭
|
通电打开、断电关闭
|
|
参数↓型号→
|
ZCC-1·ZCC-2
|
|
介质温度
|
1型：≤90℃·2型：≤150℃
|
|
使用介质
|
1型
|
水、柴油、空气、煤气天然气、乙二醇等常温液体或气体
|
|
2型
|
热水、热油、热空气、焦炉煤气等中温液体或气体
|
|
通径（mm）
|
3
|
6~8
|
10
|
15
|
20
|
25
|
|
连接尺寸（G）
|
1/8~1/4
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
|
压力（MPa）
|
0~1.0
|
|
功率
|
AC：15W、DC：18W
|
AC:15W、DC：32W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
锻压黄铜
|
|
密封
|
1型：丁晴像胶NBR·2型：氟像胶FKM
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V 其余根据要求
|
|
特殊选配
|
BZCC防爆电磁阀
|
|
防爆等级：ExmI/IIT4(浇封型）、dIIBT4
|
|
安装提示
|
优先采用线圈竖直向上，亦可根据需要安装
|
|
备注
|
压差小于0.05Mpa时，请选用直动式结构
|
| |
|
|
|
|
|
|
|
|
|
二、产品特点
·分布直动膜片式
·空军、海军配套产品
·零压启动，零泄漏
·设计紧凑，精巧美观
·温升低，无噪音
·动作响应迅速，高频率
·德国工艺，出口系列，品质可靠

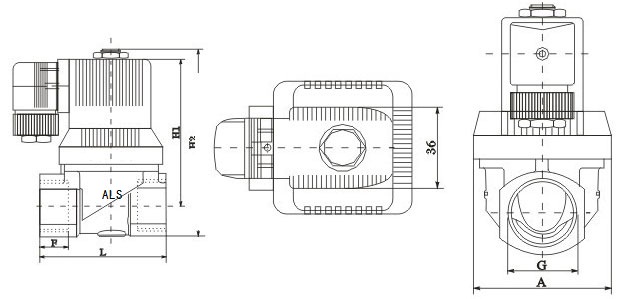

三、安装尺寸
|
通径
DN
|
内螺纹接
|
外形尺寸
|
|
G
|
L
|
H
|
A
|
|
3
|
1/8~1/4
|
40
|
64
|
29
|
|
6~8
|
1/4
|
52
|
85
|
37
|
|
10
|
3/8
|
52
|
85
|
37
|
|
15
|
1/2
|
50
|
85
|
37
|
|
20
|
3/4
|
61
|
96
|
44
|
|
25
|
1
|
87
|
131
|
64
|
说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
