ZCA黄铜电磁阀
应用于医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、环保水处理、机械制造等行业。
公称通径:DN6-50mm
压力范围:0-1.6MPa
介质温度:-20-150℃
阀体材料:锻压黄铜
功能选项:防爆、常闭、常开
一、技术参数
操作方式
|
常闭
|
通电打开、断电关闭
|
常开
|
通电关闭、断电打开(型号后加“-K”表示)
|
参数↓型号→
|
ZCA-1·ZCA-2
|
介质温度
|
1型:≤90℃·2型:≤150℃
|
使用介质
|
1型
|
水、柴油、氮气、空气、煤气天然气、乙二醇等常温液体或气体
|
2型
|
热水、热油、热空气等中温液体或气体
|
通径(mm)
|
6~8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
连接尺寸(G)
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
压力(MPa)
|
0.03~1.0
|
0.03~1.6
|
0.07~1.6
|
功率
|
AC:10W、DC:15W
|
AC:15W、DC:18W
|
电压偏差
|
允许波动±10%
|
材 料
|
阀体
|
锻压黄铜
|
密封
|
1型:丁晴像胶NBR·2型:氟像胶FKM·特制:硅橡胶(食品级)PSI
|
环境温度
|
-20~60℃
|
连接方式
|
内螺纹
|
电气连接
|
接线盒电缆插座,防护等级IP65
|
使用电压
|
AC220V 50Hz/60Hz、DC24V 其余根据要求
|
特殊选配
|
BZCA防爆电磁阀
|
防爆等级:ExmI/IIT4(浇封型)、dIIBT4
|
安装提示
|
优先采用线圈竖直向上,亦可根据需要安装
|
备注
|
阀门完全打开或关闭,至少需要0.07Mpa压差
|
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·先导膜片式
·空军、海军配套产品
·设计紧凑,精巧美观
·温升低,无噪音,零泄漏
·动作响应迅速,高频率
·德国工艺,出口系列,品质可靠

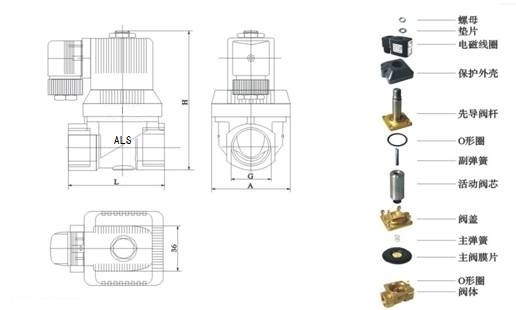

三、安装尺寸
通径(mm)
DN
|
内螺纹接
|
外形尺寸
|
G
|
L
|
H
|
A
|
6~8
|
1/4
|
52
|
86
|
38
|
10
|
3/8
|
52
|
86
|
38
|
15
|
1/2
|
52
|
85
|
38
|
20
|
3/4
|
60
|
96
|
44
|
25
|
1
|
83
|
115
|
65
|
32
|
1-1/4
|
134
|
137
|
96
|
40
|
1-1/2
|
134
|
137
|
96
|
50
|
2
|
160
|
166
|
113
|
备注:常开阀高度=H+20mm,其它尺寸相同。
说 明:介质含有杂质,阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。 |
