ZCW内螺纹零压启动电磁阀
应用于发动机、柴油机、焊接切割、太阳能设备、酒店设备、清洗设备、电子秤、军工装备、机械制造行业。
公称通径：DN10-50mm
压力范围：0-1.0MPa
介质温度：-20 -130℃
阀体材料：黄铜、不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
| |
常开
|
通电关闭、断电打开（型号后加“-K”表示）
|
|
参数↓型号→
|
ZCW-1·ZCW-2
|
|
介质温度
|
1型：≤60℃·2型：≤130℃
|
|
使用介质
|
1型
|
水、柴油、空气、煤气、天然气等常温液体或气体
|
|
2型
|
热水、热油、热空气、焦炉煤气等中温液体或气体
|
|
通径（mm）
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
连接尺寸（G）
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
压力（Mpa）
|
0~1.0
|
|
|
功率
|
AC：18W、DC：28W
|
AC：35W、DC：60W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
锻压黄铜、不锈钢
|
|
密封
|
丁晴像胶NBR·氟像胶FKM·特制：硅橡胶(食品级)PSI
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
|
特殊选配
|
BZCW防爆电磁阀
|
ZCW-P
|
|
防爆等级:ExmI/IIT4、dIIBT4
|
不锈电磁阀
|
|
安装提示
|
优先采用线圈竖直向上，亦可根据需要安装
|
|
备注
|
常开阀完全打开或关闭，至少需要0.05Mpa的压差
|
| |
|
|
|
|
|
|
|
|
|
二、产品特点
·分布直动膜片式
·空军、海军配套产品
·零压启动，流量大，零泄漏
·应用广泛，价格实惠
·德国工艺，出口系列，品质可靠

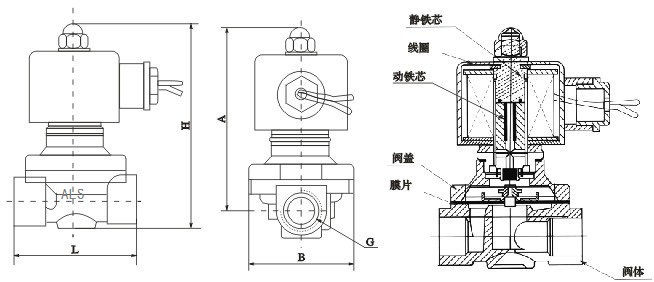

三、安装尺寸
|
通径
DN
|
内螺纹接
|
外形尺寸
|
|
G
|
L
|
H
|
|
10
|
3/8
|
69
|
117
|
|
15
|
1/2
|
69
|
117
|
|
20
|
3/4
|
73
|
123.5
|
|
25
|
1
|
99
|
134.5
|
|
32
|
1-1/4
|
116
|
160
|
|
40
|
1-1/2
|
120
|
162
|
|
50
|
2
|
154
|
185
|
备注：常开阀高度=H+20mm，其它尺寸相同。
说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
