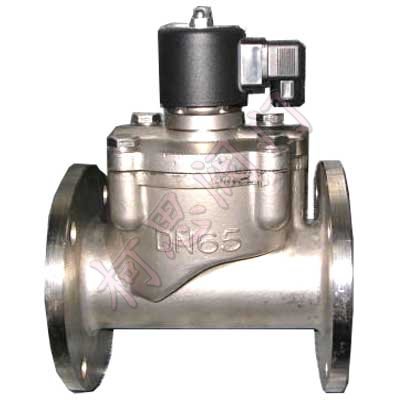

304（316）不锈钢电磁阀概述

304（316）不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。

一、304（316）不锈钢电磁阀技术特点

1、  技术领先：本系列参考国外技术和制造工艺，具备鲜明的技术品质和造型风格；

2、  结构独特：太空设计灵感、飞碟式活塞、轻巧灵活，流量大，寿命长；

3、  线圈性能：选用特定的线圈材料，线圈适应长期工作，且不易损坏；

4、  密封性好：锥形阀座，自补偿磨损，独有的三维密封结构，灵活选配不同密封材料；
5、  导向功能：阀内万能导向装置，使活塞的运动永不偏离中心，从而避免了活塞卡死；
6、  避免渗磁：动磁芯材料成份采用本公司独特配方，不会因渗磁而导致误动作。

7、  工艺先进：是国内电磁阀行业唯一采用腊模精密浇铸工艺厂家，阀体内外光洁、美观

二、304（316）不锈钢电磁阀技术参数

口径：DN1—DN300

连接方式：内螺纹、法兰、焊接

阀体材质：不锈钢304、不锈钢316

适用介质：空气、水、石油、天然气、液压油、乳化液等流体介质

温度范围：-196℃—0℃、-40℃—+40℃、-5℃—+80℃、0—+120℃、0—+200℃、0—+300℃、0—+600℃

适用压力：0—1MPa、0—0.6MPa、0—0.1MPa、0.03—0.6MPa、0.03—1.6MPa、0.03—10MPa、1—300MPa
防护等级（可选）：防水（IP65）、防腐、防爆（ExdⅡCT5）

接线方式：插头式、引线式、接线盒

控制方式：常开、常闭

电源电压：AC26V—AC380V、DC6V—DC220V

附加功能（可选）：带手动功能、带信号反馈功能

泄漏等级：零泄露

三、304（316）不锈钢电磁阀工作原理

常闭：电磁阀通电的时候，先导孔打开，主活塞由介质的力量推开，打开主阀口，介质流通。断电后，主活塞关闭，截断介质。

常开：电磁阀通电的时候，先导孔关闭，主活塞由介质的力量推动，关闭主阀口，介质截断。断电后，主活塞打开，截止流通。

四、304（316）不锈钢电磁阀安装尺寸
